GF-108A/B超滤膜专用封装树脂

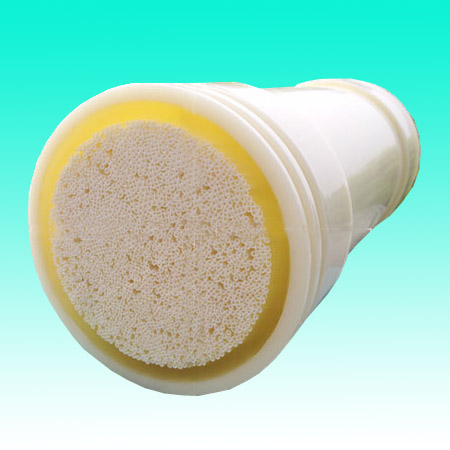

GF-108A/B超滤膜专用封装树脂是采用改性环氧树脂-胺类双组份固化体系.主要用于各种规格的水处理超滤膜的封装.
一、产品特性:
1.混合后粘度低,对膜丝的渗透性好.
2.适用期长,反应平缓,放热峰低,膜丝颜色不变.
3.高效无污染,不含六种重金属,符合SGS标准.
4.固化物透明,雪白光洁美观,粘接强度高,密封性好,耐水性好,耐腐蚀性能优异.
二、GF-108性能指标:
| 测试项目 | 特 性 值 |
A | B |
外 观 | 颜色 | 无色透明液体 | 淡黄透明液体 |
环氧当量/ 胺值 | 176-184 | 430-480 |
粘度25℃ mpa·s | 3000-5000 | 60-80 |
使用条件 | 比例（A:B） | 100:30 |
可使用时间25℃/分钟 | 40 |
凝胶时间25℃/小时 | 8 |
硬化条件25℃/hrs | 24 |
硬化物特性 | 耐高温℃ | 98 |
马丁耐热℃ | 80 |
抗冲击强度 kg.cm/cm2 | 13.8 |
抗弯强度 kg/cm2 | 870 |
抗张强度 kg/cm2 | 584 |
抗压强度 kg/cm2 | 1238 |
布氏硬度 kg/cm2 | 1490 |
三、使用方法;
1.先将A组份加热到40℃左右,然后充分搅拌均匀使部分添加剂分散在树脂中,调整好计量后.即可浇注;
2.AB组份混合搅拌均匀后,在30分钟内浇注完即可.
四、储存运输：
1、密封、阴凉处储存；此类产品非危险品，按一般化学品储运，运输方便。
